DIGITUS Récepteur IP HDMI 4K, 4K/60Hz, 120/200 m – pour étendre le kit d’extension DS-55355 pour la connection de plusieurs écrans, résolution HDTV max
—
Récepteur IP HDMI 4K, 120/200 m Solution évolutive pour une utilisation professionnelle
– allie flexibilité maximale et performances exceptionnelles !
• récepteur additionnel pour kit d’extension IP HDMI (DS
-55355)
• pour une solution AV flexible et performante
• technologie point à multipoint
• transmission de contenus par IP sur un maximum de 253 écrans
• utilisation de l’infrastructure réseau 1G existante afin de transmettre des signaux à des distances illimitées
• possibilité d’utiliser des switchs réseau 1G pour une extension en cascade
• la fonction KVM intégrée prend en charge la connexion d’une souris et d’un clavier ainsi que d’un écran tactile
• contrôle flexible du signal source
• qualité d’image exceptionnelle avec une résolution UHD de 4K/60 Hz max. (4096 x 2160 p)
• latence minimale de 120 à 170 ms seulement
• liaison par câbles réseau CAT6 ou supérieur
• consommation électrique : env. 2,5 watts
• boîtier : métal
• dimensions : (L)90 x (P)109 x (H)26 mm Caractéristiques techniques :
• résolution maximale : Ultra HD 4K/60 Hz (4096 x 2160 p)
• portée maximale liaison point à point : 200 m
• portée maximale liaison point à multipoint : 120 m
• portée maximale en cascade par voie : 120 m
• KVM Support : connexion souris & clavier ainsi qu’écran tactile du côté récepteur
• supporte câbles réseau CAT6 ou supérieur
• HDMI 2.0
• HDCP 2.2/1.4
• bande passante vidéo max. : 18 Gbps
• supporte jusqu’à 253 unités réceptrices
• protection contre les courts

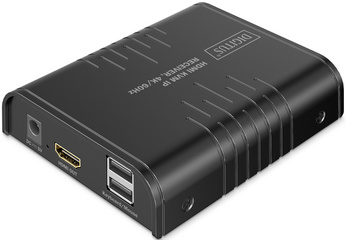

-circuits, les surtensions, et les décharges électrostatiques (ESD) Connexions du récepteur (RX) : 1x sortie HDMI (4K/60Hz)

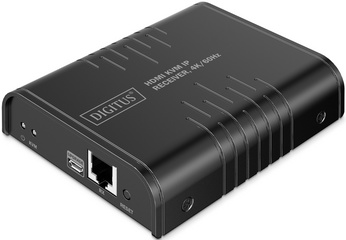

– connexion à l’écran 1x entrée RJ45 (Gigabit Ethernet)
– connexion au câble de transmission CAT 2x USB -A (2.0)
– connexion souris, clavier, écran tactile 1x connexion pour bloc d’alimentation (DC 5V/2A)
– connexion d’un bloc d’alimentation externe 1x micro USB
– Update Port FW 1x bouton de réinitialisation 2x LED d’état Contenu : récepteur, bloc d’alimentation (DC 5V/1A, 1,5 m), manuel d’utilisation Exemples d’utilisation :
– pour les utilisation professionnelles dans les entreprises, les centres de formation ou les environnements d’affichage dynamique
EAN : 4016032501947
Code fabricant : DS -55356
